UKW-Sender:
Schaltpläne zum Eigenbau

Komplette Bausätze und Fertiggeräte!

Kurzwelle

    Von hier aus wir gesendet: Kurzwellensender, CB- und Afu- Geräte - Click to enlarge - anklicken zum Vergößern, mit ALT+F4 wieder schliessen


    Rechts: von diesem Raum aus wird quasi das Dachgeschoß eines Hauses in Kerry (Irland) geheizt. Auf dem Bild: ein UKW-Stereosender (grau, links), Kurzwellensender + PA (rechts), 2 CB-Funk- und 1 Afu-Gerät; das Bild kann durch Anklicken vergrößert werden)

  • Kurzwellen - Frequenzen: 7360 kHz AM (41m, z.Zt. unbenutzt)
  • 27.035 MHz FM (11m, CB-Kanal 7)
  • Modulation: 41m: AM 11m: Schmalband-FM
  • Modulation mittels FTM-SIMREK- Compressor-Limiter dynamikkomprimiert)

  • Senderendstufe: umgebauter Röhrenverstärker YAESU FL 1000; Anodenspannung: 600 Volt, gebläsegekühlt.
  • Kurzwellen-Antenne: 3-Element Richtantenne auf einem 18m-WESTOWER Stahlgittermast, Strahlrichtung Mitteleuropa.
  • Effektive Strahlungsleistung (E.R.P.): ca. 1.5 Kilowatt RADIO 101-Antenne auf dem Baudouin-Turm auf dem Dreiländereck
  • Ein-/Ausschaltung: Funkwetterabhängig, vollautomatisch.

Die Antenne für das 10/11m-Band - Click to enlarge - anklicken zum Vergößern, mit ALT+F4 wieder schliessen

Rechts: Die ehemalige UKW-Antenne auf dem Dreiländereck; hier zum anklicken: Panorama-Ausicht vom ehemaligen Standort der Antenne auf dem Baudouin-Turm)

Bisher weitester Empfangsbericht für das Programm auf Kurzwelle: ungar./russische Grenze (59+).

Bild links: die Sendeantenne in Kerry im Südwesten Irlands

[ Erfahrt mehr über die Radio 101 - QTH´s: IRLAND und UKRAINE ].

UKW

Bild rechts: UKW-Antenne auf dem Dreiländereck, Belgien (ca.1985)
(im Hintergrund Aachen, D)

100 W Senderendstufe (PA) Bilder links und unten: 100 W UKW-Senderendstufe

Pictures left and bottom: solid state 100 W FM Power-Amp.

Das Innenleben der PA








Häufig werden wir gefragt: "Wie funktioniert ein UKW-Sender?" Antwort: An einem Transistor (zB BF 246) ist ein Schwingkreis aus Spule und Kondensator. Das schwache allgenwärtige Rauschen findet Resonanz (also Verstärkung durch mitschwingen) in diesem Schwingkreis, zunächst einmal nur im Nanowattbereich. Der Transistor verstärkt dies als aktives Bauelement, so dass das Ganze ein Oszillator (Schwingungserzeuger) ist. Die Leistung der elektromagnetischen Schwingungen dort ist nun immer noch auf wenige Milliwatt begrenzt. Nun werden diese hochfrequenten elektromagnetischen Schwingungen immer weiter verstärkt. Die Kondensatoren und Spulen passen die Impedanzen der Verstärkungsstufen (und nachher die der Antenne) aneinander an. Weitere Details zur Funktionsweise solcher Schaltungen findest Du auch hier: http://www.chemiephysikskripte.de/radio/radio.htm#Funktion und http://de.wikipedia.org/wiki/Sendeanlage

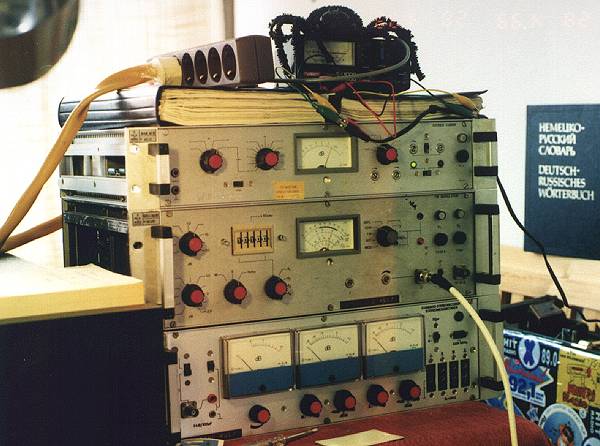

ein 50 Watt UKW-Stereo Sender (oben Stereocoder, mitte Sender, unten Meßeinheit)
Ein 50 Watt UKW-Stereo Sender (oben Stereocoder, mitte Sender, unten Meßeinheit)

Interessantes zum Thema Sendetechnik und Ausbreitung von Wellen könnt ihr auch auf der Technik-Seite von Ulrich Kühlshammers www.radioskala.de lesen.

Internet-Server

    Der Server von Radio 101 stand lange Zeit in Denver im US-Bundesstaat Colorado. Inzwischen sind wir auf preisgünstigen Webspace nach Deutschland umgezogen.
    Wenn Du Windows als Betriebssystem hast, dann kannst Du Deine persönliche Route zum Radio101-Server verfolgen.
    Öffne das DOS-Fenster und tippe ein:
    tracert radio101.de   (enter)
    In den nächsten Sekunden erscheint dann die Route der Internetverbindung auf Deinen Bildschirm.
